Giunto a denti di ingranaggio GIICLZ

Name: Cina GIICLZ Giunto a denti di ingranaggio Produttori Fornitori Fabbrica - Servizio personalizzabile
Brand: Maxwell
SKU: 276869022

L'accoppiamento a denti di ingranaggio è un giunto speciale che utilizza l'ingranamento degli ingranaggi del tamburo su un'estremità e una connessione rigida sull'altra estremità. Ha le caratteristiche di compensazione flessibile e trasmissione rigida.

Invia la tua richiesta

Descrizione

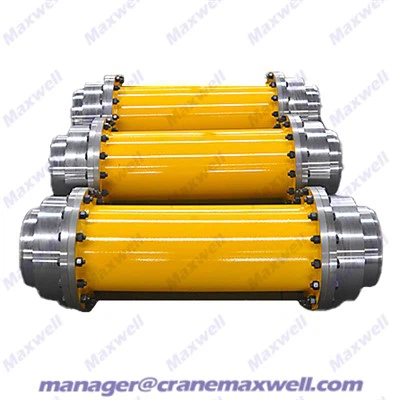

Giunto a denti di ingranaggio GIICLZ

L'accoppiamento a denti di ingranaggio su un lato- è un giunto speciale che utilizza l'ingranamento degli ingranaggi del tamburo su un'estremità e una connessione rigida sull'altra estremità. Ha le caratteristiche di compensazione flessibile e trasmissione rigida.

Il materiale è acciaio legato 42CrMo. I denti sono temprati superficialmente e hanno un'elevata potenza di trasmissione della coppia. Sono adatti per laminatoi metallurgici, gru portuali, argani da miniera, ecc.

Specifiche dell'accoppiamento a denti dell'ingranaggio

Modello dei prodotti	Giunto a denti di ingranaggio GIICLZ	Funzionalità di personalizzazione	Supporta la personalizzazione non-standard
Diametro del foro	16-750 mm	Consegna	30-35 giorni
Coppia nominale	0,63-5600Kn.m	Garanzia	24 mesi
Materiale di accoppiamento	42CrMo/C45/Q355B/ecc.	Installazione e messa in servizio	Fornire indicazioni sul-sito o debug remoto
Misure anti-ruggine	Applica olio anti-ruggine	altro	Design resistente alle alte temperature e antipolvere

Parti dell'accoppiamento del dente dell'ingranaggio

Componenti	Caratteristiche principali
Estremità dell'ingranaggio del tamburo	- Manicotto dell'ingranaggio esterno: design dell'ingranaggio del tamburo sferico - Corona dentata interna: struttura a ingranaggi diritta
Estremità di connessione rigida	- Flangia: conforme agli standard DIN/GB - Connessione opzionale con sede per chiavetta o manicotto di espansione
Sistema di lubrificazione	- Ingrassatore integrato - Struttura di tenuta
Indicazione di usura	Puntatore di spostamento assiale configurabile (monitoraggio dell'usura della superficie del dente)

grafico degli spazi di accoppiamento degli ingranaggi

gear coupling gap chart

principio

L'accoppiamento a denti di ingranaggio GIICLZ trasmette potenza attraverso l'ingranamento di un manicotto dell'ingranaggio esterno e di una boccola dell'ingranaggio interno. Quando il motore o l'albero motore ruota, la coppia agisce prima sulla corona dentata esterna e viene quindi trasmessa alla boccola dell'ingranaggio interno tramite denti a forma di tamburo-lavorati di precisione-, guidando così il sistema di alberi condotti a ruotare in modo sincrono. La struttura dei denti a forma di tamburo- compensa determinati disallineamenti angolari, radiali e assiali durante l'ingranamento, garantendo un output stabile anche a velocità elevate e carichi pesanti.

Durante il funzionamento, si forma una superficie di contatto continua tra le superfici dei denti, che sopporta e disperde la pressione di carico generata durante la trasmissione della coppia, riducendo l'usura localizzata e prolungando la durata. Inoltre, il giunto a denti di ingranaggio GIICLZ impiega una struttura a doppia-sezione, collegata al centro da un manicotto di espansione o bulloni, che assorbe ulteriormente le vibrazioni e gli urti durante il funzionamento dell'apparecchiatura, proteggendo il motore e il sistema dell'albero di trasmissione.

I nostri prodotti

Produciamo solo prodotti di alta-qualità e supportiamo la personalizzazione e l'esportazione.

gear tooth coupling gear flexible coupling

Personalizzazione

Quando i clienti personalizzano i giunti a ingranaggi del tamburo, devono fornire disegni dettagliati per garantire che i giunti corrispondano perfettamente alle condizioni di lavoro effettive. Se non è possibile fornire i disegni, il nostro team tecnico professionale personalizzerà la soluzione migliore per te in base alle tue esigenze specifiche e alle effettive condizioni di lavoro.
È possibile personalizzare indicatori di usura, ingrassatori, parapolvere, controflange, incisioni e marcature, materiali, ecc.

produttori di giunti a ingranaggi

Henan Crane Maxwell Co., Ltd. si impegna a fornire ai clienti apparecchiature di trasmissione, accessori per gru e soluzioni tecniche di fascia alta-. Facendo affidamento su decenni di esperienza di produzione e progettazione della fabbrica e su un gran numero di feedback dei clienti, siamo certi di poter fornire a qualsiasi cliente servizi efficienti e preziosi, Maxwell, il vostro miglior partner di accoppiamento.

Il nostro indirizzo

Città di Xinxiang, provincia di Henan, Cina

Numero di telefono

+8615936560589

E-e-mail

manager@cranemaxwell.com

disegno del giunto a ingranaggi

product-1080-763

Parametri di accoppiamento a ingranaggi

GIICLZ Accoppiamento a denti di ingranaggio
Modello	Coppia normale Tn KN.m	Velocità consentita 【n】 (giri/min)	Diametri del foro dell'albero	Lunghezza del foro dell'albero		D	D2	D1	D3	C	H	A	B	e	Inerzia rotazionale (kg/m2)	Quantità di grasso ml	Massa Kg
			d1,d2	Y	J1
GIICLZ1	0.63	6500	16,18,19	42		103	71	71	50	8	2	18	38	38	0.004	31	3.5
			20,22,24	52	38										0.0375		3.3
			25,28	62	44										0.004		3.5
			30,32,35,38*	82	60										0.005		4.1
			40,42,45,48,50*	112	84										0.007		5.7
GIICLZ2	1.00	6000	20,22,24	52		115	83	83	60	8	2	21	44	42	0.00675	42	5.3
			25,28	62	44										0.00625		4.8
			30,32,35,38	82	60										0.007		5.7
			40,42,45,48,50,55,56,	112	84										0.008		7.2
			60*	142	107										0.01		9.2
CILCLZ3	1.60	5600	22,24	52		127	95	95	75	8	2	22	45	42	0.009	42	3.8
			25,28	62	44										0.011		7.8
			30,32,35,38	82	60										0.011		7.6
			40,42,45,48,50,55,56	112	84										0.01325		9.8
			60,63,65,70	142	107										0.01675		12.5
GIICLZ4	2.80	5100	38	82	60	149	116	116	90	8	2	24.5	49	42	0.02125	53	10.5
			40,42,45,48,50,55,56	112	84										0.0255		13.5
			60,63,65,70,75	142	107										0.039		16.5
			80*	172	132										0.04875		19.4
GIICLZ5	4.50	4600	40,42,45,48,50,55,56	112	84	169	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
			60,63,65,70,71,75	142	107										0.05175		23.1
			80,85,90*	172	132										0.0625		28.5
GIICLZ6	6.30	4300	45,48,50,55,56	112	84	187	153	153	125	10	2.5	28	55	42	0.075	91	23.9
			60,63,65,70,71,75	142	107										0.089		29.3
			80,85,90,95*	172	132										0.10425		35.4
			100,(105)	212	167										0.1065		36.2
GIICLZ7	8.00	4000	50,55,56	112	84	204	170	170	140	10	2.5	30	59	42	0.1145	108	29.6
			60,63,65,70,71,75	142	107										0.1335		36.3
			80,85,90,95	172	132										0.157		43.8
			100,(105),110*,(105')	212	167										0.1898		54.3
GIICLZ8	11.20	3700	55,56	112	84	230	186	186	155	12	3	33.5	71	47	0.184	161	37.8
			60,63,65,70,71,75	142	107										0.215		46.1
			80,85,90,95	172	132										0.249		54.9
			100,110,(115),120*, 125'	212	167										0.297		67.4
GIICLZ9	18.00	3350	60,63,65,70,71,75	142	107	256	212	212	180	12	3	34.5	73	47	0.358	184	60
			80,85,90,95	172	132										0.415		71.8
			100,110,120,125	212	167										0.499		88
			130,(135),140',150*	252	202										0.575		104.4
GIICLZ10	25.00	3000	65,70,71,75	142	107	287	239	239	200	14	3.5	39	82	47	0.58	276	76.1 91.1
			80,85,90,95	172	132										0.6728 0.8025
			100,110,120,125	212	167												111.5
			130,140,150	252	202										0.935		133.5
GIICLZ11	35.50	2700	110,120,125	212	167	325	276	250	235	14	3.5	40.5	85	47	1.223	322	137
			130,140,150	252	202										1.41		162.4
			160,170,(175)	302	242										1.625		193
GIICLZ12	56	2450	130,140,150	252	202	360	313	286	270	16	4	44.5	95	49	2.39	404	212.8
			160,170,180	302	242										2.763		268
			190,200	352	282										3.093		290
GIICLZ13	80	2200	150	252	202	412	350	322	300	18	4.5	49	104	49	3.93	585	272.3
			160,170,180,(185)	302	242										4.535		320
			190,200,220,(225)	352	282										6.34		370
GIICLZ14	125	2000	170,180,(185)	302	242	462	420	335	-	22	5.5	86	148	63	6.9	1600	389
			190,200,220	352	282										7.675		438
			240,250	410	330										8.6		509
GIICLZ15	180	1800	190,200,220	352	282	512	465	380	-	22	5.5	91	158	63	12.425	2100	566
			240,250,260	410	330										13.975		650
			280,(285)	470	380										15.575		740
GIICLZ16	250	1600	220	352	282	580	522	430	-	28	7	104.5	177	67	21.2	2500	751
			240,250,260	410	330										23.125		857
			280,300,320	470	380										26.35		974
GIICLZ17	355	1400	250,260	410	330	644	582	490	-.	28	7	99	182	67	38.825	2700	1110
			280,(290),300,320	470	380										43.25		1255
			340,360,(365)	550	450										49.5		1465
GIICLZ18	500	1210	280,(295),300,320	470	380	726	658	540	-	28	8	111	215	75	69.5	3900	1580
			340,360,380	550	450										78.75		1830
			400	560	540										90.5		2160
GIICLZ19	710	1050	300,320 340,(350),360,380,(390)	470 550	380	818	748	630	-	32	9	116	220	75	122.5 139.5	5000	2115
					450												2457
			400,420,440,450,460,(470)	650	540										161.25		2892
GIICLZ20	1000	910	360,380,(390)	550	450	928	838	720	-	32	10.5	123.5	235	75	240	6200	3223
			400,420,440,450,460,480,500)	650	540										277.25		3793
			530,(540)	800	680										335		4680
GIICLZ21	1400	800	400,420,440,450,460,480,500	650	540	1022	928	810	-	40	11.5	127.5	245	75	435	7000	4780
			530,560,600	800	680										527.75		5905
GIICLZ22	1800	700	450,460,480,500	650	540	1134	1036	915	-	40	13	13.1	255	75	701.25	8700	6069
			530,560,600,630 670,(680)	800	680										852.25		7504
				900	780
GIICLZ23	2500	610	530,560,600,630 670,(700),710,750,(770)	800 900	680 780	1282	1178	1030	-	50	14.5	149.5	290	80	1415.75 1638.75	15000	9633 11133
GIICLZ24	3550	500	560,600,630	800	680	1428	1322	1175		50	16.5	158.5	305	80	2330.5	18000	12460
			670,710,750	900	780										2682.75		14465
			800,850	1000	880										2976.25		16110
GIICLZ25	5600	420	670,(700),710,750	900	780	1644	1538	1390	-	50	19	162.5	310	80	5174.25	23000	19837
			800,850	1000	880										5836.5		22381
			900,950		980										6413		24765
			1000,(1040)	-	1100										7198.25		27797

Etichetta sexy: Giunto a denti di giiclz, produttori, fornitori, fabbrica di giunti a denti di giiclz in Cina, Accoppiamento per le guardie, Accoppiamento per l'attrezzatura di networking, Accoppiamento per il controllo di qualità, Accoppiamento per i trattori, Accoppiamento del sensore di temperatura, Accoppiamento per saldatura

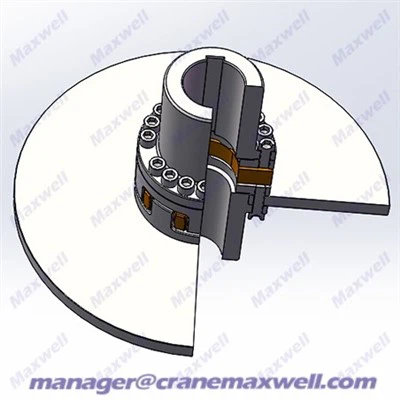

Giunto a ingranaggi del tamburo del freno WGP
